Конвекторы внутрипольные Licon с естественной конвекцией

coil_pk{popin}Внутрипольные конвекторы Licon PK с естественной конвекцией (без вентиляторов), являются наиболее оптимальным решением отопления жилых, торговых и общественных помещений (коттеджные дома, автосалоны, холлы, галереи). Устанавливаются конвекторы как правило в помещениях с большим остеклением, под окнами, где невозможно установить классические радиаторы. Они прекрасно вписываются в дизайн помещения.







Техническая информация

Глубина: 9, 11, 15, 19, 30, 45 см
Ширина: 16, 20, 28, 42 см
Длина: 80 -300 см
Мощность: 97 - 4095 Вт
Максимальное рабочее давление: 1,6 МПа
Максимальная рабочая температура: 110 °C
Соединительная резьба: внутр. G 1/2”
Исполнение короба: оцинкованная сталь, хим. нержав. сталь А4

Внешний вид конвектора Licon PK:

licon_PK_sm_1

Конвекторы внутрипольные выбираются в зависимости от теплопотерь помещения (т.е. его тепловая мощность должна компенсировать потери тепла в помещении), и в зависимости от места установки. Длину конвектора желательно подбирать исходя из ширины окна или дверного проема, под которое он устанавливается.







Составные части конвекторов внутрипольных с естественной конвекцией:

licon_pk_sm_3

  •  короб из нержавеющей или оцинкованной стали;
  • теплообменник из медных трубок и алюминиевых пластин специальной формы;
  • рамка короба конвектора различных цветов;
  • комплект креплений конвектора к основанию;
  • решетка защитная, различных цветов.

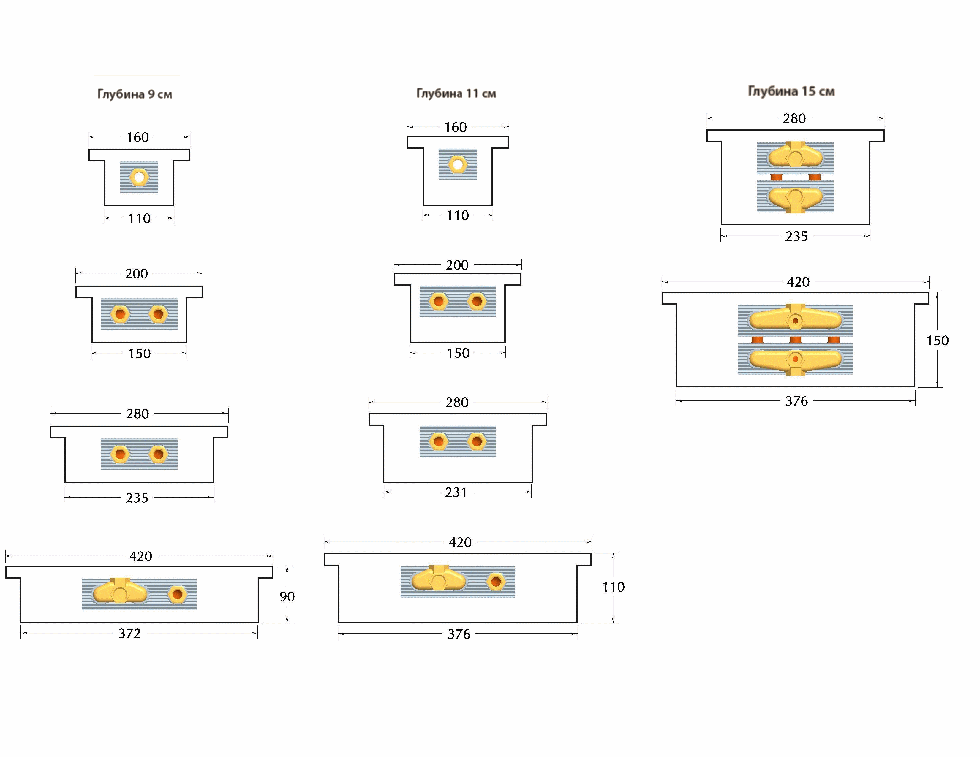

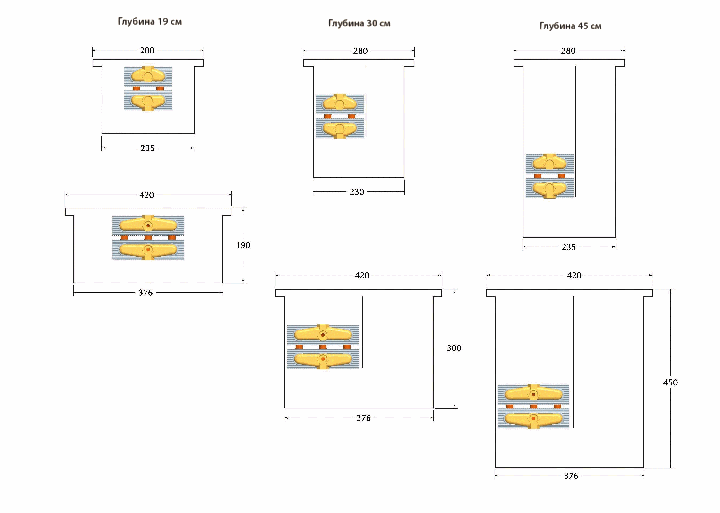

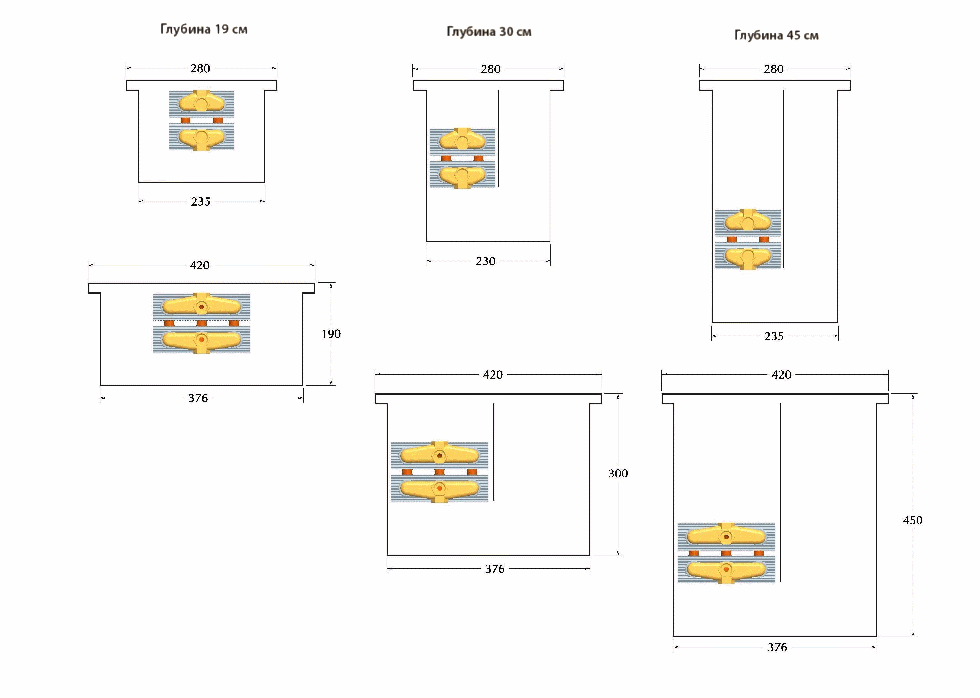

Вид конвекторов в разрезе:

pk_type_rus_1

pk_type_1_rus_1

На схемах размеры указаны в мм. Размеры указаны без декоративной рамки. размеры алюминиевых рамок указаны ниже. Размещение монтажных элементов и информацию о монтаже вы найдете в разделе Цены и тех. документы.

Таблица тепловых мощностей конвекторов Licon PK

Тепловая мощность (Вт) при tw1/tw2/ti = при 75/65/20°C (Δt=50)

Глубина (см) Δt  Длина L (см)
80 100 120 140 160 180 200 220 240 260 280 300
Ширина 16 см 9 Δt50 97 135 173 212 250 289 327 365 404 442 481 519
11 Δt50 118 165 212 258 305 352 399 446 493 540 586 633
Ширина 20 см 9 Δt50 116 162 209 255 301 347 393 440 486 532 578 624
11 Δt50 142 198 255 311 367 424 480 536 593 649 705 762
Ширина 28 см 9 Δt50 151 211 271 331 391 451 511 571 631 691 751 811
11 Δt50 175 245 314 384 453 523 592 662 731 801 870 940
15 Δt50 212 297 381 465 549 634 718 802 887 971 1055 1140
19 Δt50 234 327 420 513 606 699 793 886 979 1072 1165 1258
30 Δt50 315 440 565 690 815 940 1066 1191 1316 1441 1566 1691
45 Δt50 485 678 870 1063 1256 1448 1641 1834 2026 2219 2412 2604
Ширина 42 см 9 Δt50 272 380 488 596 704 812 920 1028 1136 1244 1352 1460
11 Δt50 312 437 561 685 809 933 1057 1181 1306 1430 1554 1678
15 Δt50 373 521 669 817 965 1113 1261 1410 1558 1706 1854 2002
19 Δt50 411 575 738 902 1065 1229 1392 1556 1719 1883 2046 2210
30 Δt50 549 766 984 1202 1420 1638 1856 2074 2292 2510 2728 2946
45 Δt50 762 1065 1368 1671 1974 2277 2580 2883 3186 3489 3792 4095

Перечень стандартной поставки:

  • Стальной оцинкованный материал короба, покрытый лаковой краской цвет RAL 9005 – черный
  • Теплообменник с малым содержанием воды и с ламелями уникальной формы для большей тепловой мощности, оснащенный воздуховыпускным вентилем G 1/4“ или G 1/2“
  • Оксидированная AL рама, профиль U цвета натурального алюминия
  • Фиксирующие анкеры для крепления желоба к полу
  • Пара гибких нержавеющих шлангов для простоты подсоединения.
  • Закрывающую панель из сололита, защищающую обменник от попадания пыли и нечистот при строительных работах
  • Стопорные винты для выравнивания неровностей пола
  • Инструкция по установке
